- 东星气动平衡器控制手柄
-
品牌韩国DONGSUNG东星
| 型号 | CH | |
| 额定载荷 | 控制手柄 | |
| 行程 | ||
| 气压 | ||
| 提升速度 | ||
| 耗气量 | ||
| 重量 | ||
东星气动平衡器控制手柄
2015-01-09 09:57:24浏览： 3150次
产品特点：
东星气动平衡器控制手柄，是韩国DONGSUNG气动平衡器配件，原厂生产，可同时实现停止、悬浮功能。可提供压缩空气到气缸，或者分配空气到设备。

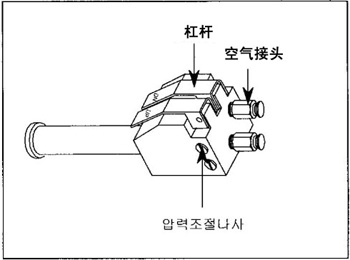

东星气动平衡器控制手柄功能介绍：
 |
两个标有“UP”和“DN”的杠杆，来实行上下功能。
“UP”键可以向气缸提供空气然后提升重物； “DN”键释放气缸中的空气，然后工件就可以依靠自身重力下降。 SP-CON针可以调整空气量，这样就能防止空气压力过大或物体重量轻而导致的起吊震动跳跃现象
|

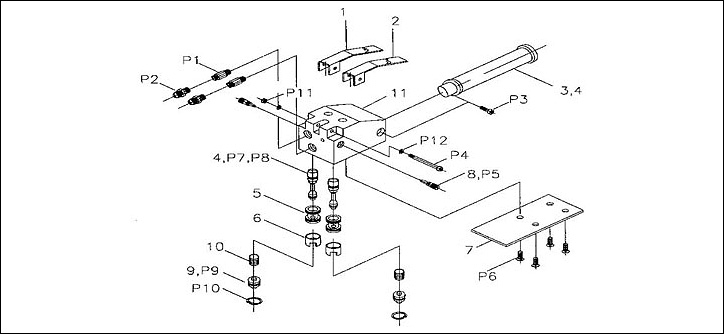

DONGSUNG气动平衡器控制手柄总成：
| 序号 | 参考号 | 描述 | 规格 | 数量 | 序号 | 参考号 | 描述 | 规格 | 数量 |
| 1 | CH-P01 | RH-杆 | SCP-1 | 1 | P1 | CH-BP01 | 一触式接头 | 1/4”*M10 | 2 |
| 2 | CH-P02 | LH-杆 | SCP-1 | 1 | P2 | CH-BP02 | 件头 | 1/4”*M10 | 2 |
| 3 | CH-P03 | 手握杆 | AL60 | 1 | P3 | CH-BP03 | 六角螺栓 | M6*15 | 4 |
| 4 | CH-P04 | 钳扼 | SA401 | 1 | P4 | CH-BP04 | 六角螺栓 | M5*45 | 1 |
| 5 | CH-P05 | 密封 | SUS304 | 2 | P5 | CH-BP05 | O型圈 | IBP5 | 2 |
| 6 | CH-P06 | 导轨 | SUS304 | 2 | P6 | CH-BP06 | 六角螺栓 | M6*8 | 4 |
| 7 | CH-P07 | 手支架 | SS400 | 1 | P7 | CH-BP07 | O型圈 | IBP8 | 2 |
| 8 | CH-P08 | SP-CON针 | SUS304 | 2 | P8 | CH-BP08 | O型圈 | IBP6 | 2 |
| 9 | CH-P09 | 空气插头 | AL60 | 2 | P9 | CH-BP09 | O型圈 | IBP12 | 2 |
| 10 | CH-P10 | 弹簧 | SUS304 | 2 | P10 | CH-BP10 | – | BRTW16 | 2 |
| 11 | CH-P11 | 主体 | AL60 | 1 | P11 | CH-BP11 | 尼龙螺母 | M5 | 1 |
|
– |
– |
– |
– |
– |
P12 | CH-BP12 | 平垫圈 | M3 | 2 |

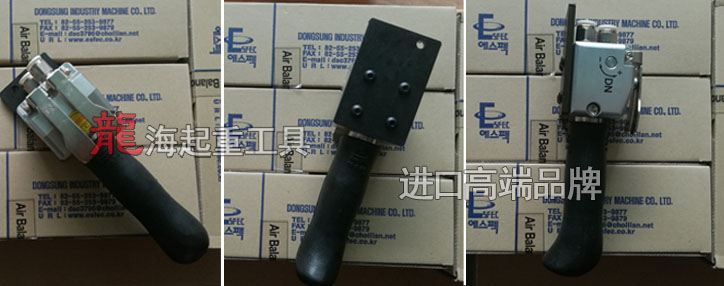

实物图片：
